索被廣泛應用于土木工程的各個方面，涵蓋橋梁、建筑結構及地下工程結構等。索作為受力、傳力的構件，長時間處于交變應力、腐蝕和風振動的環境中，容易造成局部疲勞和損傷，直接影響結構的內力和結構的線型，危及整個結構安全。

     《玻璃幕墻工程技術規范》JGJ 102-2003規定“施加預拉力的拉桿或拉索結構的幕墻工程在工程竣工驗收后六個月時，必須對該工程進行一次全面的預拉力檢查和調整，此后每三年應檢查一次”，“當幕墻遭遇強風襲擊后，應及時對幕墻進行全面的檢查，修復或更換損壞的構件。對施加預拉力的拉桿或拉索結構的幕墻工程，應進行一次全面的預拉力檢查和調整”。《深圳既有建筑幕墻安全檢查技術標準》SJG 43-2022中規定當“索桿張拉結構實測預拉力與其設計預拉力之差超過設計值的土 10%”評定為C級，為必須處理的缺陷。

       測量索力主要方法有：應力法、液壓法、光纖光柵法、頻率法、磁彈效應法，需要在拉索設計施工階段布設監測設備和管理系統。對于未布設安裝索張力在線監測設備的既有拉索幕墻工程，現有的無損索張力在線檢測技術有拉索張力檢測儀、預應力無損檢測儀、磁彈檢測法三種常用技術手段。

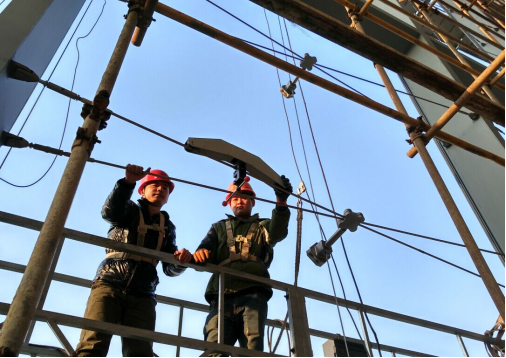

1、幕墻拉索張力檢測儀

       檢測儀通過測量索變形前后反力的變化值，通過算法求解出索的實際張力值。是目前拉索幕墻應用最廣泛的張力檢測設備。常用的設備可測量φ32以下的各類拉索張力。定制設備可測量φ40的拉索張力。φ40以上的索目前該設備無法測得有效值。

       使用范圍：適用于柔性的拉索高強度繩索的張力拉力測試等。

       操作簡便，一個人在30秒內就可完成一次測量。儀器結構簡單，性能穩定測量精度高。具有系統自動補償功能、當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達±2％。

2、預應力無損檢測儀

       預應力無損檢測儀針對拉索有效應力、預應力鋼絞線有效應力與振動頻率具有相關性的原理進行快速無損檢測，儀器測量力錘敲擊拉索激發拉索自振，對振動信號進行頻譜分析求解，確定有效應力的大小。

       預應力無損檢測儀具有分辨率高、可靠性好、時域波形易于采集及頻譜圖圖像直觀的特點，已被越來越廣泛的應用與工程預應力無損檢測領域。但由于幕墻爪點及配套定位裝置安裝在拉索上，限制了索的振動，會改變索的振動頻率，不能正確反映整根索的張力情況，因此此技術對安裝有多個爪點的索的檢測需要進一步研究。

3、磁彈法預應力無損檢測

       磁彈法是基于鐵磁性材料的磁彈效應原理制成。即當鐵磁性材料承受的外界機械荷載發生變化時，其內部的磁化強度（磁導率）發生變化，通過測量鐵磁性材料制成的構件的磁導率變化，來測定構件的內力。

       檢測儀包括磁通量采集系統、磁通量磁彈儀、線纜等，采集器有開環式磁通量傳感器及閉環式磁通量傳感器兩種。分別適用于不同的場景。

       定制的磁通量傳感器適用與φ18-φ270的各類索的檢測。測量誤差±2％。
